Taula d'accessoris de treball d'acer estructural
Aplicació: soldadura i muntatge
Procés: mecanitzat CNC
Tractament superficial: normal/nitrurat
Tipus: 3D
Marca: Lemar
Descripció dels productes
|

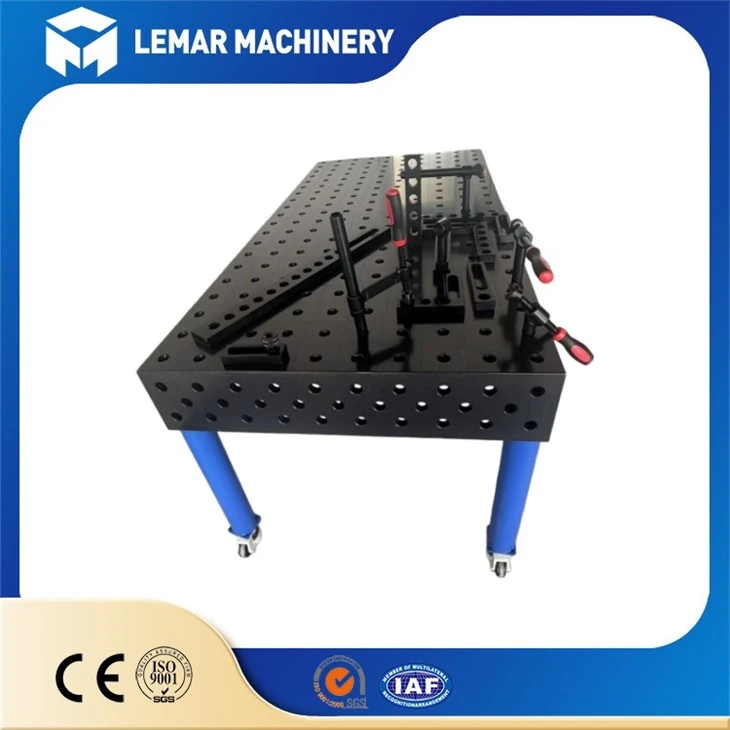

Taula d'accessoris de treball d'acer estructural |
La taula d'accessoris de treball d'acer estructural (una taula de treball modular d'alta -resistència i alta- precisió dissenyada específicament per a la soldadura, el muntatge, l'alineació i la inspecció d'estructures metàl·liques pesades com ara estructures d'acer, maquinària de construcció, vaixells i components de pont) és una plataforma que utilitza acer estructural per crear una superfície de referència estable i està equipada amb sistemes de subjecció i posicions ràpides per aconseguir posicions ràpides i sistemes de subjecció. peces de treball, que substitueixen els accessoris tradicionals dedicats i són aptes per a la producció de diversos tipus, peces de gran-mida i pesades.
Gran escala empresarial
àmplia aplicació de la tecnologia
serveis personalitzats{0}}d'alta qualitat
Alta qualitat
lliurament ràpid per als nostres distribuïdors mundials
equipament avançat
lliurament ràpid per als nostres distribuïdors mundials
equip professional
lliurament ràpid per als nostres distribuïdors mundials
una-solució única
lliurament ràpid per als nostres distribuïdors mundials
Sèrie de productes
Sèrie D16
Diàmetre del forat (D): Φ16 mm (tolerància φ16.065 - φ16,149 mm)
Pas del forat: 50 ± 0,05 mm
Línies de quadrícula: 50×50 mm
Precisió de posicionament: ± 0,05 mm
Alçada lateral: 100 mm/150 mm
Planitud: inferior o igual a 0,1 mm/m
Perpendicularitat: 0,05 mm/200 mm
Duresa superficial: HRC45 (després del tractament de nitruració)
Rugositat superficial: Ra3.2μm
Sèrie D28
Abertura (D): Φ28 mm (Tolerància φ28.065 - φ28,149 mm)
Espaiat entre forats: 100 ± 0,05 mm
Línies de quadrícula: 100×100 mm
Precisió de posicionament: ± 0,05 mm
Alçada lateral: 200 mm
Planitud: inferior o igual a 0,1 mm/m
Perpendicularitat: 0,05 mm/200 mm
Duresa superficial: HRC42-52 (després del tractament de nitruració)
Rugositat superficial: Ra3.2μm
Estructura del nucli i material
Superfície de treball (àrea de treball central)
1.Material: placa d'acer estructural d'alta -resistencia Q355, gruix 12-25 mm, mecanitzat / mecanitzat amb precisió, planitud inferior o igual a 0,1 mm/m.
2.Tractament superficial: nitruració / apagada / sorra + pintura anti-rovell, resistent a les esquitxades de soldadura, resistent al desgast-, anti-rovell.
Bastidor (garantia de -càrrega i rigidesa)
1.Material: biga d'acer I-, biga d'acer H-, tub quadrat-de paret gruixuda (100 × 100 × 5 mm +), totalment soldat, amb costelles/costelles de reforç interns per garantir que no es deformi sota càrregues pesades-a llarg termini.
2. Rigidesa general: el marc està connectat rígidament al taulell, resistint la torsió i l'impacte, capaç de suportar entre 1 i 10 tones per metre quadrat.
Accessoris modulars (per aconseguir una subjecció flexible)
1. Elements de posicionament: agulles de posicionament, blocs de posicionament, angulars, blocs de referència (precisió de posicionament de repetibilitat ±0,1 mm).
2. Elements de subjecció: pinces ràpides, fixacions de cargol, blocs de compressió, pinces F-, pinces tipus C-, accessoris hidràulics/aire-.
3. Elements auxiliars: peus de suport, braços d'extensió, seients giratoris, blocs de connexió (per a connectar múltiples unitats), penjadors d'eines, calaixos / taulers de capa d'emmagatzematge.
Funcions bàsiques i avantatges
1. Alta rigidesa i gran-capacitat de càrrega
L'estructura global està feta d'acer, capaç de suportar càrregues que oscil·len entre 1000 i 10.000 kg per metre quadrat. És adequat per a estructures d'acer-resistents, xassís de maquinària de construcció, seccions de vaixells i altres components de gran-càrrega.
2. Alta precisió i consistència
La planitud de la taula és inferior o igual a 0,1 mm/m, la precisió de posicionament del sistema de forats és de ± 0,05 mm, assegurant la consistència del muntatge i les dimensions de soldadura de les peces de treball.
3. Subjecció flexible de cinc-carets/multi-carets (punt de venda principal)
El taulell i les quatre superfícies laterals estan equipades amb forats uniformement distribuïts, que permeten subjectar l'espai tridimensional i aptes per a components estructurals tridimensionals (com ara acer en forma d'H-, columnes tipus caixa-, encavallades).
4. Canvi ràpid i producció eficient
El temps per subjectar la peça s'ha reduït de diversos dies a 10-30 minuts, i el cicle de producció de prova de nous productes s'ha escurçat més d'un 80%.
5. Seguretat i durabilitat
L'estructura és estable, evitant la bolcada i la sacsejada. És més segur per a operacions de-càrregues pesades.
La superfície és resistent a les esquitxades i l'òxid, amb una vida útil de 10 anys o més, i el cost de manteniment és baix.
Criteris de selecció
Seleccioneu la taula en funció de la mida de la peça: Si la mida màxima de la peça de treball és inferior o igual al 80% de la mida de la taula, trieu el tipus muntat; per a peces grans, seleccioneu el tipus de muntatge.
Seleccioneu la capacitat de càrrega-en funció del pes: Si el pes total de la peça de treball és inferior o igual al 70% de la capacitat de càrrega nominal-de la taula, deixeu un marge de seguretat.
Seleccioneu la configuració en funció dels requisits de precisió: Per a una soldadura precisa, trieu una taula amb una planitud inferior o igual a 0,05 mm/m i tractament de nitruració; per a un processament pesat i dur, trieu el model bàsic.
Configuració de fitxers adjunts: La taula d'accessoris de treball d'acer estructural ve de sèrie amb agulles de posicionament, regles angulars i pinces ràpides; per a càrregues pesades, seleccioneu pinces hidràuliques i suports auxiliars.
personalització de funcions
Afegiu ranures en forma de T-: Processa ranures en forma de T-al taulell, compatibles amb accessoris tradicionals en forma de T-, que compleixen els requisits de compatibilitat dels equips dels clients existents.
Integreu accessoris hidràulics/aeri-hidràulics: per a peces de treball estàndard a gran-escala, configureu un sistema de subjecció automàtic per millorar l'eficiència del muntatge.
Instal·leu taulers de capa d'emmagatzematge/racks d'eines: Facilitar l'emmagatzematge d'eines al taller i estalviar espai.
