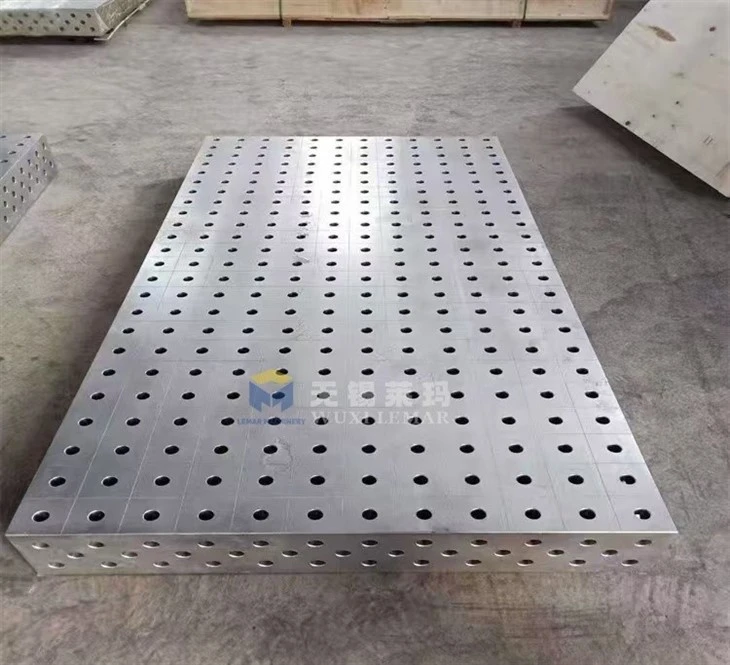

Taula de soldadura de marcs d'automoció
Aplicació: soldadura i muntatge
Procés: mecanitzat CNC
Tractament superficial: normal/nitrurat
Tipus: 3D
Marca: Lemar
introducció del producte
Taula de soldadura de marcs d'automoció
Taula de soldadura 2D
Sistema de forats: D16 / D28
Mida del forat: Φ16mm / Φ28mm
Pas del forat: 50 × 50 mm / 100 × 100 mm
Superfície de treball: 1 superfície mecanitzada amb precisió
Gruix de la taula: 12-20 mm
Material: acer Q355 / ferro colat HT300
Tractament superficial: nitruració / trempat
Planitud: inferior o igual a 0,15 mm/m
Precisió de posicionament: ± 0,05 mm
Capacitat de càrrega: 1-3 tones
Aplicació: soldadura plana 2D, peces de xapa, accessoris senzills
Taula de soldadura 3D
Sistema de forats: D28 (mainstream per al marc)
Mida del forat: Φ28mm
Pas del forat: 100×100 mm
Superfície de treball: 5 superfícies mecanitzades amb precisió
Gruix de la taula: 16-25 mm
Material: acer pesat Q355 / ferro colat HT300
Tractament superficial: nitruració, duresa superior o igual a 50HRC
Planitud: inferior o igual a 0,10–0,15 mm/m
Precisió de posicionament: ± 0,05 mm
Capacitat de càrrega: 3-8 tones
Aplicació: marc d'automòbil, gàbia, xassís, soldadura estructural 3D, accessoris pesats
Oferim altres tipus de taules de soldadura-com ara taules de soldadura octogonals, taules de soldadura ajustables en alçada- i molt més. Si necessiteu un tipus de taula de soldadura diferent, poseu-vos en contacte amb nosaltres per fer-nos saber els vostres requisits específics.
També oferim altres tipus de màquines de soldadura. Si els necessiteu, poseu-vos en contacte amb mi.
Estructura i especificacions
1. Material principal del taulell:
- Ferro colat HT300 (trepat per alleujar l'estrès) o acer d'alta resistència Q355-
- Superfície: tractament de nitruració / extinció, anti-residus de soldadura, resistent-al desgast, fàcil de netejar
- Gruix: de 12 a 25 mm (16 a 20 mm per a marcs-resistents)
- Precisió de posicionament: ± 0,05 mm, posicionament repetit estable
2. Estructura de suport
- Potes de suport ajustables (alçada 500–1200 mm), es poden calibrar horitzontalment
- Suports d'acer quadrat/acer de canals resistents-, amb una capacitat de càrrega d'1 a 5 tones + estructura i especificacions
|
NO. |
Tipus de producte |
Mida (mm) |
Rugositat superficial |
|
1 |
Taula de soldadura 3D d'acer / ferro colat |
1000x1000 |
± 0,05 mm |
|
2 |
1000x1200 |
± 0,05 mm | |
|
3 |
1000x1500 |
± 0,05 mm | |
|
4 |
1000x2000 |
± 0,05 mm | |
|
5 |
1500x1500 |
± 0,05 mm | |
|
6 |
2400x1200 |
± 0,05 mm | |
|
7 |
3000x1500 |
± 0,05 mm | |
|
8 |
4000x2000 |
± 0,05 mm | |
|
9 |
Taula de soldadura 2D d'acer / ferro colat |
1000×1000 |
± 0,05 mm |
|
10 |
1200×1200 |
± 0,05 mm | |
|
11 |
1500×1500 |
± 0,05 mm | |
|
12 |
2000×1000 |
± 0,05 mm |
Consells de compra: les mides anteriors són les nostres mides estàndard. A més, oferim serveis de personalització. Si necessiteu altres mides, poseu-vos en contacte amb mi.
Vídeo del producte
Principi de funcionament i avantatges
1.Principi
Utilitzant la graella de forats precisa com a sistema de coordenades, alineeu ràpidament la peça de treball amb agulles / blocs de posicionament.
Subjecció multi-direccional per a la fixació, controlant la deformació de la soldadura (desnivell inferior o igual a 1 mm)
Subjecció combinada tridimensional-permet la soldadura en posició-completa
2. Punts forts bàsics
Alta precisió: dimensions estables, petita deformació, forta consistència del marc
Alta flexibilitat: canvi ràpid en 15-30 minuts, adequat per a diversos models de vehicles / marc personalitzable
Alta eficiència: fixació ràpida, poques reelaboracions (menys o igual a 1%), compatible amb robots
Forta durabilitat: resistent a altes temperatures i vibracions, llarga vida útil, manteniment senzill
Tipus i escenaris d'aplicació
Plataforma de soldadura tridimensional estàndard-(general): adequada per a bastidors de vehicles petits, modificacions i producció en lots petits
Plataforma de bastidor de vehicles-pesants (engrossit/allargat): camions, remolcs, bigues de vehicles d'enginyeria
Plataforma de soldadura giratòria (± 180 graus / 270 graus): soldadura de cobertura completa per a bastidors de vehicles grans
Plataforma de subjecció hidràulica/pneumàtica: Línies de producció, estacions de treball automatitzades
Plataformes mòbils/modulars: multi-estació, disseny flexible al taller
Embalatge i transport
Certificat de qualitat del producte
Consells de compra
Taula de soldadura de marcs d'automoció
Seleccioneu l'especificació del taulell i la capacitat de càrrega-basada en la mida/pes màxim del marc.
Prioritzeu el sistema de forats D28 (adequat per a marcs-resistents amb una gran versatilitat).
Proporcioneu mòduls suficients de posicionament + subjecció + suport.
Hi ha disponibles actualitzacions opcionals, com ara interfícies d'inversions, hidràuliques i robots.
