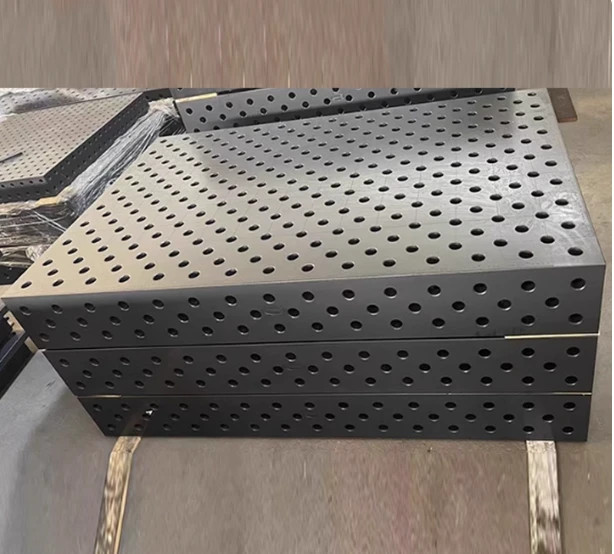

Placa de construcció 3D modular
Aplicació: soldadura i muntatge
Procés: mecanitzat CNC
Tractament superficial: normal/nitrurat
Tipus: 3D
Marca: Lemar
Descripció dels productes
|
Placa de construcció 3D modular |
La placa de construcció modular 3D és una plataforma d'eines modulars d'alta-precisió, estandarditzada i de lliure combinació-industrial. Mitjançant un sistema de forats col·locats amb precisió distribuïts uniformement per la superfície de la taula, i juntament amb pinces estandarditzades, passadors de localització, components de suport i altres peces, permet la construcció ràpida d'eines per col·locar, subjectar, muntar, soldar i inspeccionar qualsevol peça en un espai -dimensional. Això elimina la necessitat de dissenyar i fabricar accessoris dedicats per a cada producte nou, permetent canvis de producció flexibles, versàtils i ràpids.
Gran escala empresarial
àmplia aplicació de la tecnologia
serveis personalitzats{0}}d'alta qualitat
Alta qualitat
lliurament ràpid per als nostres distribuïdors mundials
equipament avançat
lliurament ràpid per als nostres distribuïdors mundials
equip professional
lliurament ràpid per als nostres distribuïdors mundials
una{0}}solució única
lliurament ràpid per als nostres distribuïdors mundials
Sèrie de productes
Sèrie D16
Diàmetre del forat (D): Φ16 mm (tolerància φ16.065 - φ16,149 mm)
Pas del forat: 50 ± 0,05 mm
Línies de quadrícula: 50×50 mm
Precisió de posicionament: ± 0,05 mm
Alçada lateral: 100 mm/150 mm
Planitud: inferior o igual a 0,1 mm/m
Perpendicularitat: 0,05 mm/200 mm
Duresa superficial: HRC45 (després del tractament de nitruració)
Rugositat superficial: Ra3.2μm
Sèrie D28
Abertura (D): Φ28 mm (Tolerància φ28.065 - φ28,149 mm)
Espaiat entre forats: 100 ± 0,05 mm
Línies de quadrícula: 100×100 mm
Precisió de posicionament: ± 0,05 mm
Alçada lateral: 200 mm
Planitud: inferior o igual a 0,1 mm/m
Perpendicularitat: 0,05 mm/200 mm
Duresa superficial: HRC42-52 (després del tractament de nitruració)
Rugositat superficial: Ra3.2μm
Estructura de costos i retorn de la inversió
1. Desglossament de costos
Costos-únics: unitat principal de la plataforma + conjunt d'accessoris estàndard + transport i instal·lació
Costos a-llarg termini: gairebé cap cost de manteniment, només una petita substitució de peces de desgast
Estalvi ocult: tarifes de disseny d'eines dedicades, tarifes de fabricació, despeses d'emmagatzematge, tarifes de depuració manual i costos de reelaboració de productes defectuosos
2. Període de retorn de la inversió
Per a les empreses amb diversos-productes, petits-lots de producció, el període d'amortització de la inversió sol ser de 12 a 24 mesos.
Per a les empreses que produeixen productes personalitzats i d'alt -valor afegit-, els costos es poden recuperar ràpidament escurçant els terminis de lliurament i millorant la qualitat.
L'ús -a llarg termini condueix a una reducció sostenible de costos i una millora de l'eficiència, donant lloc a rendiments globals molt superiors als de les eines tradicionals al llarg del seu cicle de vida.
Disseny de Seguretat i Enginyeria de Factors Humans
1. Disseny de seguretat mecànica
Les vores de la taula són arrodonides i despuntades, sense cantonades afilades per evitar rascades.
L'estructura del marc està tancada per protegir-se, sense soldadures afilades exposades.
L'estructura de càrrega-presenta un disseny de redundància de seguretat, amb un factor de seguretat d'1,5 vegades o més de la càrrega nominal.
Les pinces tenen dissenys de protecció anti-afluixament i sobrecàrrega per evitar que la peça s'afluixi i caigui.
2. Disseny ergonòmic
Alçada de treball estàndard de 800-850 mm, adequada per treballar dempeus i reduir la fatiga.
Funció d'elevació opcional (manual/elèctrica) per acomodar operaris de diferents alçades i per col·laborar amb robots.
El patró de forats de la taula es distribueix de manera uniforme i raonable, permetent subjectar-se sense punts cecs i proporcionant un ampli espai operatiu.
Els canals de cables i canonades d'aire estan reservats a la part inferior per evitar que els cables i les canonades s'emboliquen i trepitgin.
La capacitat d'integrar-se amb equips automatitzats i intel·ligents
1. Adaptació de soldadura robòtica
La superfície de la taula ofereix una precisió estable, que serveix com a referència externa per als robots, permetent camins de soldadura altament precisos i repetibles.
Admet la integració amb canviadors d'eines automàtics, posicionament automàtic i sistemes de subjecció automàtics per a robots.
Es pot combinar amb posicionadors, taules rotatives i eixos lineals per construir cèl·lules de soldadura automatitzades flexibles.
2. Aplicació d'aparells digitals
Admet la instal·lació de sistemes d'escaneig 3D, inspecció en línia i posicionament visual.
Es pot establir una base de dades d'aparells, amb diferents combinacions d'aparells per a diferents productes, la qual cosa permet la recuperació d'un-clic.
Adequat com a plataforma bàsica de fixació per a fàbriques intel·ligents, tallers no tripulats i fàbriques fosques.
Suport al compliment, certificació i documentació
Declaració de conformitat CE disponible
Certificats de material, informes de proves de precisió i informes d'alleujament de tensió de recuit disponibles
Documents de certificació del sistema de gestió de la qualitat ISO 9001 disponibles
Conjunt complet de documents de despatx duaner d'exportació disponible, inclòs certificat d'origen, factura comercial, llista d'embalatge i certificat de fumigació
Admet la personalització OEM/ODM, inclosa la mida, el diàmetre del forat, el logotip, el color i l'embalatge
Sobre nosaltres
Creant qualitat amb precisió, guanyant el futur amb flexibilitat. Estem especialitzats en la investigació, desenvolupament, fabricació i servei global de plaques de construcció 3D modulars i equips de soldadura 3D flexibles. Utilitzant taules de soldadura 3D d'alt-estàndard com a base i la tecnologia de compatibilitat de doble diàmetre-D28/D16 com a nucli, oferim a les empreses globals de fabricació de metalls solucions d'eines modulars estables, eficients, intel·ligents i versàtils. Des del mecanitzat de precisió de cada plataforma fins a l'artesania meticulosa de cada accessori, mantenim constantment el nostre compromís amb la qualitat, potenciant la fabricació intel·ligent amb professionalitat i connectant-nos amb socis mitjançant la confiança. Ajudem els nostres clients a aconseguir una producció eficient i actualitzacions flexibles, treballant junts per construir un nou nivell de fabricació industrial.
La nostra adreça
No.505 Jiefang Road, districte de Liangxi, ciutat de Wuxi, Xina
Número de telèfon
+86 18006193916
Correu electrònic{0}
amywang@lemarmetal.com
