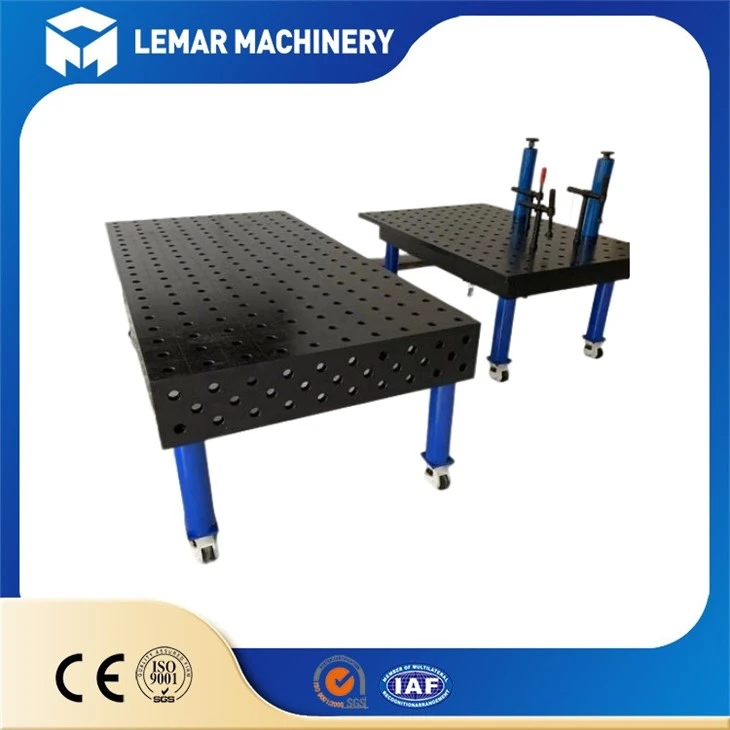

Taula de soldadura de 2' X 4'

Material: acer / ferro colat
Aplicació: soldadura i muntatge
Procés: mecanitzat CNC
Tractament superficial: normal/nitrurat
Tipus: 3D
Marca: Lemar

Enviar la consulta

Descripció dels productes

La taula de soldadura de 2' X 4' és un equip bàsic compacte per a aplicacions de soldadura, muntatge i inspecció industrials. Compta amb un disseny-estalvi d'espai, un funcionament lleuger i un posicionament precís. Tot i que és similar a les taules de soldadura tridimensionals de 4x4-en la seva funció com a dispositiu de subjectació i posicionament de treball, és de mida més petita i s'adapta millor per processar peces de precisió de mida petita i mitjana-.

aprendre més

Especificacions

La taula de soldadura de 2 'X 4' inclou principalment dues sèries: D16 i D28. La diferència fonamental rau en les especificacions del patró de forats del nucli de la taula: la sèrie D16 utilitza forats de localització de 16 mm de diàmetre i forats de fixació roscats M10, donant com a resultat un sistema més compacte i lleuger amb mides de fixació més petites i un posicionament precís. Aquesta sèrie és especialment adequada per a components de precisió de mida petita i mitjana-, eines de productes electrònics i recerca i desenvolupament de laboratoris on els requisits d'espai i precisió són estrictes. La sèrie D28, d'altra banda, utilitza forats de localització de 28 mm de diàmetre i forats roscats M16, augmentant significativament la resistència estructural i la capacitat de càrrega-. Està dissenyat per a components estructurals de mida mitjana-i aplicacions de subjecció-resistents que requereixen manejar un pes i una tensió de soldadura més grans.

Estructura del nucli del taulell

per què triar-nos

Gruix de la taula

El taulell està disponible en dos gruixos: 16 mm i 25 mm. La versió de 16 mm de gruix presenta un disseny lleuger, que permet un moviment flexible dins del taller quan es combina amb rodes, adequat per a espais reduïts i escenaris de flux de treball de diverses-estació; la versió de 25 mm de gruix millora la capacitat de càrrega-, millorant significativament la capacitat de càrrega d'un sol-punt i satisfent les necessitats de subjecció i processament de peces petites pesades.

Disseny del sistema de forats

La taula utilitza forats circulars estàndard D16/D28 amb especificació dual-, disposats uniformement en una matriu de 50 mm × 50 mm. El patró de forats és totalment compatible amb els accessoris modulars internacionals convencionals, eliminant la necessitat d'adaptadors-personalitzats addicionals. L'error de verticalitat de la posició del forat és inferior o igual a 0,03 mm, proporcionant una referència de posicionament tridimensional precisa de les peces de treball i millorant eficaçment la consistència de la soldadura i el muntatge.

Procés de tractament tèrmic

La taula se sotmet a tres processos bàsics de tractament tèrmic: trempat, tremp i nitruració superficial. Després del tractament, la duresa superficial pot arribar a HV 600-700, proporcionant una excel·lent resistència al desgast i resistència a les ratllades. Fins i tot amb la inserció i l'eliminació freqüents de passadors de localització i la col·locació d'accessoris pesats, la precisió de la taula no es veurà compromesa. En condicions de treball normals, es garanteix una vida útil de més de 8 anys.

Material

El taulell està fet d'acer Q355B/S355JR d'alta -resistència i baix-acer en carboni. El material base en si té una tenacitat excel·lent, capaç de resistir la deformació de tensió causada per les altes temperatures durant les operacions de soldadura i pot suportar l'impacte de les forces de subjecció d'alta -freqüència. No és propens a esquerdes ni danys fins i tot després d'un ús-a llarg termini, perfectament adequat per a les necessitats de soldadura i muntatge de peces petites i de precisió.

Disseny d'estructura de vora i detall

1. Tractament de xamfranat de vores: les vores de la taula estan bisellades amb un radi R3-R5mm per evitar que les vores afilades rayin els operadors o danyin els accessoris, complint amb les normes de seguretat de la maquinària de la UE.
2. Disseny anti-relliscant i eliminació d'encenalls: la superfície de la taula està lleugerament amb sorra per crear una superfície mat i anti-antilliscant; Es reserven solcs poc profunds entre els forats per facilitar la neteja d'esquitxades de soldadura i encenalls metàl·lics, mantenint la taula neta.
3. Costelles de reforç-coixinets de càrrega: les costelles de reforç-en forma de quadrícula (fabricades amb el mateix material que la base de la taula, de 8-10 mm de gruix) es solden a la part inferior de la taula per reforçar la seva resistència a la flexió i evitar sagnats i deformacions causades per la càrrega d'un sol punt.
Capacitat de càrrega d'un punt-taula de 16 mm de gruix Superior o igual a 300 kg, capacitat de càrrega d'un punt-taula de 20 mm de gruix Superior o igual a 500 kg

Protecció de la superfície i durabilitat

1.Rendiment de la capa nitrurada: el gruix de la capa nitrurada de la superfície arriba als 0,12 -0,18 mm, la duresa augmenta a HV 600-700, proporcionant resistència al desgast, resistència a la corrosió i resistència a l'oxidació a alta temperatura.

2.Nivell de resistència a l'oxidació: compleix la norma ISO 12944-2 C4; no s'observa òxid important després de 480 hores de col·locació sense protecció en un entorn de taller humit.

3.Vida útil: en condicions de treball normals, la precisió de la superfície de la taula es pot mantenir de manera estable durant més de 8 anys, superant amb escreix la de les taules de placa d'acer normals sense tractar.

Compromís de qualitat del producte

1. Període de garantia de garantia
Els components bàsics de la taula tenen una garantia de 2 anys. En cas de desgast, deformació o fallada de la precisió de la posició del forat en un ús normal, oferim serveis de reparació o substitució gratuïts; Les potes de suport, les agulles de localització, les pinces ràpides i altres accessoris tenen una garantia d'1 any i es proporcionaran nous recanvis de manera gratuïta per a problemes de qualitat no causats per error humà.
2. Garantia de certificació de compliment
El producte pot proporcionar la certificació CE (complint amb la Directiva de seguretat de màquines de la UE 2006/42/CE) i l'embalatge de fusta segueix estrictament l'estàndard IPPC ISPM 15, garantint un despatx duaner fluid a Polònia i altres països de la UE sense cap risc de compliment.

-Servei postvenda

L'estructura bàsica està coberta per una garantia de 3 anys, que inclou components clau com ara la taula i el marc de suport. Els errors causats per defectes de disseny, fabricació o materials del producte es repararan o substituiran de manera gratuïta.

Les peces consumibles (com ara pins de posicionament i mordasses de pinça) tenen una garantia de 6 a 12 mesos. Les reemplaçaments es proporcionaran gratuïtament durant el període de garantia, excloent els danys causats per error humà, funcionament inadequat o força major.

Totes les taules de soldadura de 2 'X 4' es sotmeten a proves rigoroses abans de sortir de la fàbrica per garantir una taxa d'acceptació del lliurament del 100%. El període de garantia comença a partir de la data d'acceptació de l'equip.
